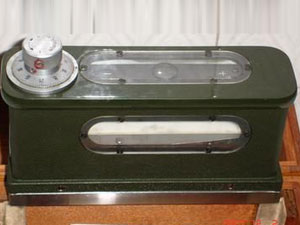

合像水平仪主要由微动螺杆、螺母、度盘、水准器、棱镜、放大镜、杠杆以及具有平面和V形工作面的底座等主要部件组成。该仪器 应用于测量平面和元柱面对水平方向的倾斜度，以及机床与光学机械仪器的导轨或机座等的平面度、直线度和设备按装位置的正确度。
合像水平仪使用是这样的，首先，测量之前将轴颈擦干净，将合像水平仪刻度调整到5毫米位置，旋钮刻度调整至“0”位。测量时先将调整旋钮那一侧放到前面，先看水平仪上面的两个水泡，水泡旁边有“+”“?”水泡偏“+”， 将旋钮向“+”方向调整，调整到中间的两个半圆的水泡合成一个完整的水泡的时候，进行读数，记录。将旋钮的读数恢复至“0”。
