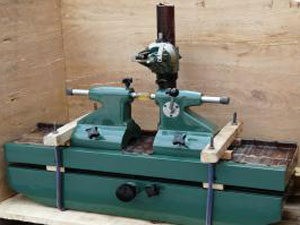

齿轮跳动仪

本仪器可对具有中心孔的带轴的外齿和圆柱齿轮、圆锥齿轮、蜗轮和蜗杆的齿圈径向跳动和端面跳动进行测定(被测齿轮如不带轴，用户可自制具有中心空的心轴)。本仪器也对具有中心孔的圆柱和圆锥的径向跳动也端面挑定进行测定。

　　齿轮跳动仪的工作原理：

　　齿圈的径向跳动△Fr为侧头相对于齿轮线的大变动量。为此，齿圈径向跳动的检查是用具有原始齿条齿形的测量头进行。检验时，将被检齿轮固定在仪器两顶针间，把具有原始齿轮轴线的大变动量即为△Fr。
