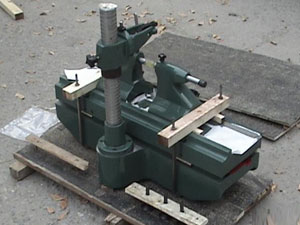

1-6mm齿轮跳动检查仪用于检查6级或6级以下精度圆柱，圆锥外齿和齿轮及蜗轮蜗杆的径向跳动或端面跳动。
1-6mm齿轮跳动检查仪工作原理：齿圈径向跳动△Fr，在齿轮一转范围内，测头在槽齿轮上，与齿高中部双面接触，测头相对于齿轮轴线的变动量。为此，齿圈径向跳动的检查是借具有原始齿条形的测量头进行。检查时将装在芯轴上的被检查齿轮，固定在仪器两顶针间内，并用指示表示出测量头位置对齿轮转动轴线的跳动量。
1-6mm齿轮跳动检查仪参数：被测工件大直径是150mm;测量长度300mm;两顶针间大距离是190mm，测量支架转动范围正负90度，指针分度值是0.001mm;单台净重150kg左右。
